ai插件機的工作原理

分：跨線插件機（跳線機）、軸向件插件機（臥式插件機）、徑向件插件機（立式插件機）。不同的插件機機構不同的。

ai插件機電路系統：自動插件機屬于機電一體化的高精尖設備，其各種功能均由內部CPU統一協調控制，動作報告結果由光電開關或霍爾元件或編碼等傳感元件進行反饋。

氣路系統：供各部分氣動機構。

X-Y定位系統（帶工作夾具）。

插件頭組件。

打彎剪切砧座。

自動校正系統。環球插件機靠光感應，松下、TDK為攝像頭捕捉。

自動收放板系統。

編序機和元件棧。

元器件檢測器。

對中校正系統。

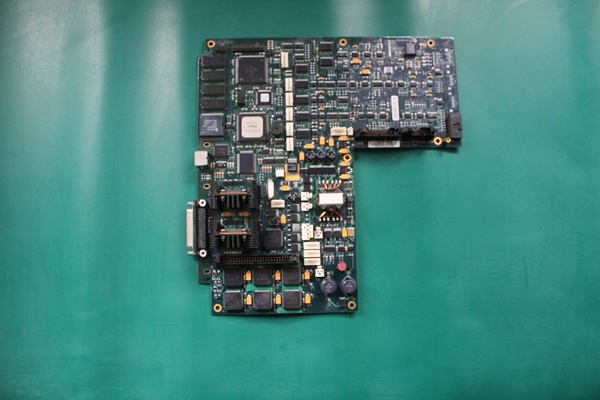

ai插件機工作原理：自動插件就是將自動插件機可以安插的元器件采用電機一體化方式安裝到PCBA上，這基本上包括了其他所有的插件原件，電容，電感，連接器等這一類元器件，設計工序的工程人員會根據工作量和合理性對每個工位的插件部位做分工，每個機械只負責安裝幾個原件，而且重復同樣的操作，盡可能的減少出錯機會。

當所需要安裝的插件全部安裝到PCBA上后，有一個專門的工位是負責把PCBA送到W/S（波峰焊）的抓鏈上，同時在一些容易受熱翹起插件上面壓上錫塊，防止焊接不佳。W/S（波峰焊）是一種焊接的機器，在機器里有一個熔融的錫爐，整個設備也有不同加熱管來控制溫度，也就是預熱。W/S（波峰焊）主要是焊接這些有外露引腳的元器件和背面貼片的元器件的。PCBA進入這個設備后就會經過一個噴助焊劑的噴頭洗禮背面，然后才進入錫爐，出了錫爐后有一個風刀將板底的余錫吹走。錫爐的錫是成波浪狀的，所以這樣的設備叫波峰焊。焊接后的PCBA就沿著鏈條出來流入下一個工序了。
