PCBA加工是基于PCB設計制作的生產資料來進行加工生產的。PCB設計有利于后續PCBA加工。不完善的設計會影響加工過程，甚至影響產品質量。那么什么樣的PCB設計因素會影響PCBA的加工呢？

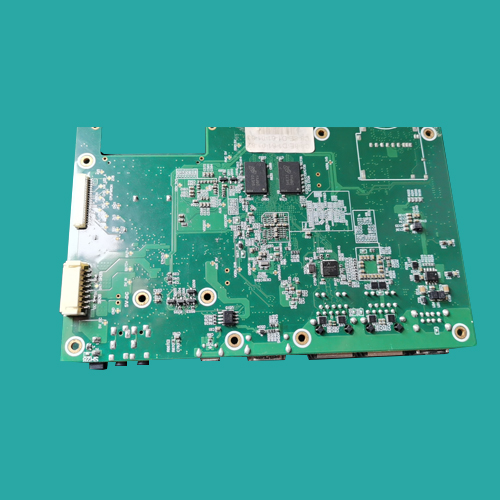

　　影響PCBA加工的PCB設計因素有哪些?

　　【1】、【上錫位不能有絲印圖。】

　　【2】、銅箔與板邊的最小距離【0.5mm】,組件與板邊的最小距離為5.0mm焊盤與板邊的最小距離【4.0mm】。

　　【3】、銅箔的最小間隙:【單面板0.3mm】【雙面板0.2mm】。

　　【4】、在設計雙面板時應注意，當金屬外殼組件和插件與印制板接觸時，頂部焊盤不能打開，必須涂上阻焊油或絲印油。

　　【5】、SMT貼片加工中跳線不要放在IC下面或是馬達.電位器以及其它大體積金屬外殼的組件下。

　　【6】、電解電容器與散熱器之間的最小距離為【10mm】。其他部件與散熱器之間的距離為【2.0mm】。

　　【7】、大型元器件(如變壓器,【直徑15mm】以上的電解電容,大電流的插座.)應加大焊盤。

　　【8】、銅箔的最小線寬:【單面板0.3mm】,【雙面板0.2mm】邊上的銅箔最小也要【1.0mm】。

　　【9】、螺絲孔【半徑5mm】?jī)?nèi)不能有銅箔(除要求接地外)及組件(或按結構圖要求)。

　　【10】、一般通孔安裝組件的焊盤大小(直徑)為孔徑的兩倍雙面板最小為【1.5mm】單面板最小為2.0mm】如不能用圓形的焊盤可以用腰圓形的焊盤。

　　【11】、焊盤中心距離小于【2.5mm】的,相鄰的焊盤周邊要有絲印油包裹,絲印油寬度為【0.2mm】。

　　【12】、需要過錫爐才后焊的組件.焊盤要開走錫位.方向與過錫方向相反.為【0.5mm】到【1.0mm】.這主要用于單面中后焊的焊盤,以免過爐時堵住。

　　【13】、在大面積的PCB設計中(大約超過【500mm】以上)為防止過錫爐時PCB板彎曲,應在PCB板中間留一條【5mm】至【10mm】的空隙不放組件(可走線)以用來在過錫爐時加上防止彎曲的壓條。

　　【14】、為減少焊點短路,所有雙面板和通孔均不得設置阻焊窗。
